Análisis técnico del Ferrari F14 T.

ferrari4

Análisis técnicos del nuevo Ferrari F14 T que se utilizara en 2014

-Publicidad-



FRENTE

La obligación de tener que bajar el chasis y la nariz para aumentar la seguridad de los pilotos ha dado un cambio brusco a los monoplazas que los de Maranello venían fabricando desde hace años.

Se puede observar cómo Ferrario no ha optado por la opción de McLaren, Lotus ni Mercedes, y es que algunos ‘insiders’ que ya habían visto el monoplaza comentaban que no tenía nada que ver con los presentados hasta hoy.

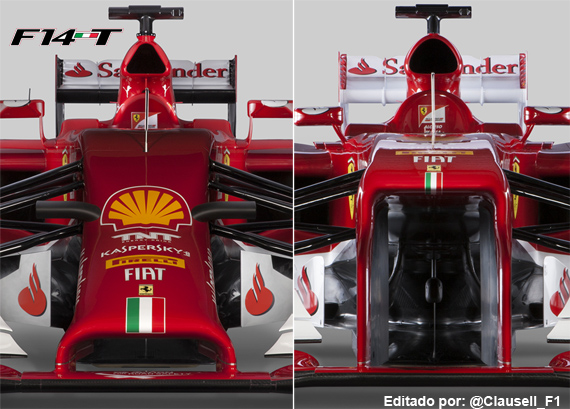

 1.0- Vista frontal

ALERÓN DELANTERO, SIN MUCHOS CAMBIOS

Podemos apreciar la falta de novedades en el alerón delantero mostrado durante la presentación del monoplaza, algo habitual en las ‘puestas de largo’ de los bólidos. McLaren y Williams, por su parte, han optado por realizar el mismo método que la Scuderia: adaptar el alerón delantero de 2013 a la nueva normativa para hoy.

En 2013, el alerón podía ser más ancho. En cambio, este año tendrá que ser 75 milímetros más estrecho por cada lado; es decir, si en la temporada pasada medía en total 1’80 metros, en esta ocasión medirá 1’65 metros, una modificación que afectará mucho a la aerodinámica del vehículo.

1.3- Alerón delantero

PONTONES MÁS ALTOS

Siguiendo la misma estructura que sus antecesores, el F14 T mantiene la forma de los pontones, aunque sí que es cierto que han aumentado ligeramente la altura de los mismos para conseguir esa refrigeración necesaria este año debido a los cambios mecánicos del monoplaza. En cualquier caso, contrasta con otros rivales, cuyos pontones son más grandes. Lo cual es, un gran logro de la Scuderia.

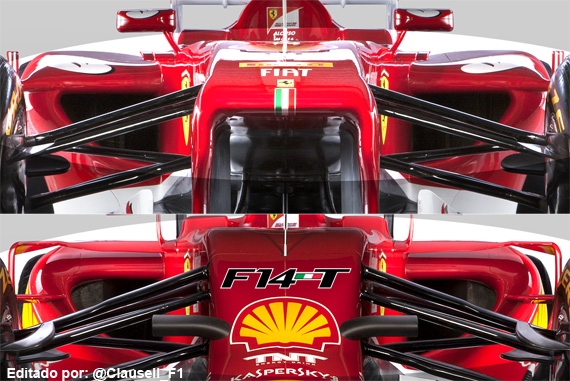

1.2- Pontones

ENTRADA ADMISIÓN MÁS PEQUEÑA

Llama la atención la nueva toma superior de admisión del F14 T, un poco más pequeña que en F138, lo que generará menos resistencia aerodinámica cuando el coche esté en pista. Gracias al Turbo, el motor continuará recibiendo todo el aire que necesita a pesar de ese cambio de tamaño.

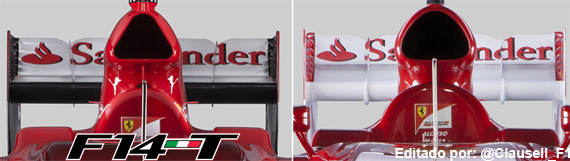

1.4- Entrada superior

SE MANTIENEN LAS SUSPENSIONES PULL ROD

Ferrari continúa con la suspensión pull rod tanto en el eje delantero como en el trasero. En 2012 la formación de Maranello abandonó por completo la suspensión push rod en los dos ejes, una solución arriesgada que sólo ellos han mantenido en su auto, al contrario que McLaren, que el año pasado montaron pull rod delante y detrás, pero este año han recuperado la suspesión por empujadores en el eje delantero del MP4-29.

Se puede observar cómo en las suspensiones traseras los tirantes llegados al monoplaza son más cortos que los de su antecesor el F138.

1.5- Suspensión

ZONA DE ESCAPES

Con una salida de escapes en la zona central, el Ferrari es el único equipo por el momento en sacar los gases de escape entre los dos pilares centrales que llegan desde el beam wing hasta el alerón trasero.

En la imagen se puede observar claramente cómo, alcontrario que Mclaren, han optado por dos soportes centrales, dejando en el espacio central la salida de los gases de escape.

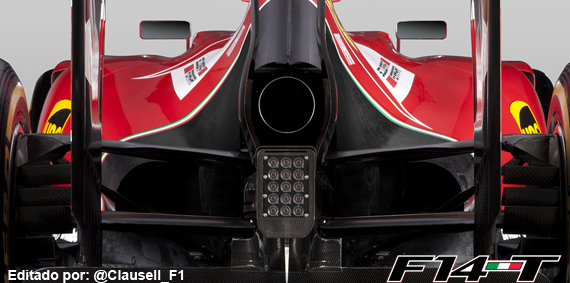

1.6- Zona de escapes

De momento, con las imágenes del monoplaza podemos hacernos una idea del recorrido que tendrán los flujos aerodinámicos en el monoplaza, aunque todo esto cambiará cuando al F14 T se le monten los nuevos alerones delanteros durante la pretemporada y Grandes Premios.



Via Car & Driver

1.7- Flujos aerodinámicos
